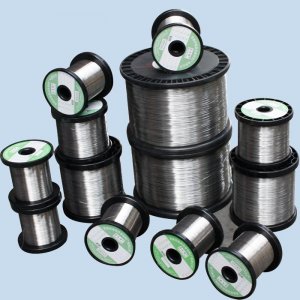

ВР5 вольфрам рениевая проволока термопарная

Купить вольфрам рениевую проволоку ВР5: цена от поставщика Evek GmbH

Международный аналог

Марка Аналог W. Nr. Aisi Uns En Заказать
ВР5 WRe20 Поставка с металлобазы, есть в наличии
ВР20 WRe20 Поставка с металлобазы, есть в наличии

Известный афоризм «все познается в сравнении» наглядно иллюстрирует качества таких сплавов как ВР5 и ВР20.

Жаропрочность ВР5 и ВР20

Достоинства сплавов определяют вольфрам и рений. Вольфрам — один из самых тугоплавких, тяжелых и твердых металлов, плавится при t° 3410 °C, а закипает при такой же температуре, как на поверхности Солнца: 6690 °C. Сплавы вольфрама по твердости и тугоплавкости лидируют среди других. Вольфраму мало уступает рений, с температурой плавления 3170 °C и кипения 5870 °C. Рений по жаропрочности оставляет далеко позади другие металлы, демонстрируя высокую прочность и стойкость к коррозии.

Особенности легирования

Легирование вольфрама 5% рения улучшает пластичность, повышает температуру рекристаллизации сплава — это особенно важно при использовании его для положительного электрода термопары. Использование сплава в качестве отрицательного электрода термопары для достижения максимальной термоэлектродвижущей силы требует содержания рения до 35%, но не выше. В противном случае, приt° 1100 °C теряется однородность сплава, а термо-ЭДС заметно искажается. В отечественной металлургии присадки рения не превышает 20%, что позволяет использовать вольфрам-рениевые термопары при t°до 2500 °C.

Стойкость

Вольфрам-рениевый сплав демонстрирует устойчивость к гелию, аргону, сухому азоту и водороду. Легирование кремнещелочными присадками позволяет увеличить стабильность сплава в температурном режиме до 2000 °C в 2−3 раза. Датчики ВР5/20 способны работать в условиях вакуума. Для более эффективной работы в вакууме при температуре 1800 °C и выше следует применять электроды с большим диаметром. ВР5/20 широко применяются в качестве дифференциальной термопары — могут состоять из двух равноценных термопар, подключенных, как правило, друг напротив друга. Такие термопары способны измерять уровень температурного перепада между двумя различными спаями: рабочим и условным.

Термо-ЭДС

Номинальное значение термо-ЭДС при снижении температуры до 1600 °C также снижается до 24,59 мВ При t =1500°С данный показатель не более 23,31 мВ, а при t = 1400 °C номинальный уровень термо-ЭДС равен 21,97 мВ.

Недостатки ВР5 и ВР20

К недостаткам этих сплавов можно отнести плохую воспроизводимость термо-ЭДС, ввиду чего требуется группировать термоэлетродные пары по категориям: А-1, А-2, А-3. Категория А-1 позволяет использовать сплав при максимальной температуре 2200 °C, температурный режим использования А-2 и А-3 ограничивается 1800 °C. Категорически запрещено использовать проволоку из разных партий, т.к. каждая партия проволоки имеет «свой» показатель термо-ЭДС. Вольфрам и рений — редкие металлы, поэтому их стоимость очень высока. Цена на ВР5/20 значительно превышает стоимость термопар из др. материалов, но всё же меньше стоимости оптических пирометров для измерения и контроля температурных режимов в аналогичных промышленных условиях.

При взаимодействии азота и вольфрам-рениевого сплава в условиях вакуума необходимо соблюдать чистоту и особенно тщательно следить за обязательным удалением органических веществ и пыли.

Применение

ВР5 и ВР20 используются для изготовления измерительных и преобразовательных устройств, контактных датчиков термопар (ТВР) для измерения самых высоких температур в металлургии — жидких металлов. До 2500 °C. погрешность измерений крайне мала (±0,01°С), что делает ТВР одними из самых точных приборов для измерений в такой агрессивной среде.

Градуировочная таблица -термопар ВАР-5 (ВР-5)/ВР-20 при t° свободных концов 0 °C Таблица Номинальная статическая характеристика преобразования ВР (А)-1.

Температура рабочего конца °С Т.э.д.с.мВ, для температуры, °С Т.э.д.с.мВ, для температуры, °С Т.э.д.с.мВ, для температуры, °С Т.э.д.с.мВ, для температуры, °С Т.э.д.с.мВ, для температуры, °С Т.э.д.с.мВ, для температуры, °С Т.э.д.с.мВ, для температуры, °С Т.э.д.с.мВ, для температуры, °С
  0 10 20 30 40 50 60 70
0 0 0,121 0,246 0,373 0,504 0,637 0,772 0,910
100 1,337 1,483 1.632 1,781 1,933 2,086 2,240 2,396
200 2,871 3,032 3,193 3,355 3,518 3,682 3,847 4,012
300 4,512 4,680 4,843 5,016 5,185 5,354 5,523 5,693
400 6,203 6,373 6,543 6,714 6,834 7,065 7,225 7,396
500 7,908 8,073 8,248 8,418 8,588 8,758 8,928 9,098
600 9,605 9,774 9,943 10,111 10,280 10,448 10,615 10.783
700 11,283 11,450 11,616 11,782 11,947 12,112 12,277 12,442
800 12,933 13,096 13,259 13,422 13,584 13.746 13,907 14,068
900 14,549 14,708 14,867   15,026 15,184 15,342 15,500
1000 16,125 16,281 16,436   16,590 16,744 16,898 17,051
1100 17,659 17,810 17,960   18,110 18,260 18,409 18,557
1200 19,146 19,292 19,438   19,583 19,728 19,872 20,015
1300 20,584 20,725 20,866   21,006 21,145 21,284 21,423
1400 21,971 22,107 22,242   22,377 22,511 22,645 22,778
1500 23,306 23,436 23,566   23,696 23,825 23,953 24,081
1600 24,588 24,713 24,838   24,962 25,085 25,209 25,331
1700 25,816 25,936 26,056   26,175 26,293 26,411 26,528
1800 26,992

Основные технические данные

Температура °С Номинальное значение тэдс, мВ Отклонение тэдс от номинального, мкВ
1600 24,59 ±102
1500 23,31 ±99
1400 21,97 ±96

Общие данные

Вольфрам-рениевая проволока для термоэлектродов термопар отожженная градуированная с номинальными статическими свойствами преобразования ВР (А)-1 Проволока отвечает техусловиям ЯеО.021.142 ТУ для производства термопар ВАР-5 (ВР-5)/ВР-20

Рекомендации по применению

Недопустимо применение термопар из термоэлектродной проволоки из различных серий, даже при одной и той же номинальной статической характеристике термоэлектронов.

Купить по оптимальной цене

На складе Evek GmbH представлен широкий ассортимент термопар. Наши представительства расположены. Сделать покупку можно, не выходя из офиса, через интернет-сайт Компании. Для приобретения нужно только оформить заказ и нажать кнопку «купить». При необходимости по любым текущим вопросам Вас могут проконсультировать наши менеджеры. Они предоставят всю необходимую информацию относительно продукции, ценового диапазона, условий реализации. Сроки выполнения заказов минимальны. При оптовых покупках предоставляются скидки.
